一、  概述

IDM GTD442雙千兆電話光端機是我公司推出的新一代基于高速光纖傳輸技術和PCM技術的光電一體化傳輸設備，集以太網傳輸、PCM多業務接入功能于一體，可滿足廣大用戶對寬帶、窄帶多種業務光纖傳輸和接入的需求。

IDM GTD442是一個有多種配置的光纖接入設備，它可以提供以太網、電話、串口的光纖復用，可以和IDM GP2000系列光接口設備互通。

IDM GTD442的光纖接口速率為2.5G，可以提供2個線速1000M的以太網通道，每個線速1000M的通道上均有1個電口GE和1個光口GX；也能夠提供18個E1帶寬的的傳輸通道。

IDM GTD442在線路傳輸接口上最多提供兩組光纖接口、構成互備份光口、或者鏈網、環網等。

在用戶接口上，提供4組以太網接口、4路電話（局端、遠端、磁石、二線音頻）、2路RS485或者1路RS422通道。其中以太網接口可以配置成物理隔離或者VLAN隔離模式。

在局端可以和GP2000和GP2400光模塊互聯，通過光模塊可以連接IDM G3CP、IDM OMP、IDM 30E、IDM 30F、IDM GP-MPconv等設備。

可廣泛應用于公安、電力、鐵路、礦山等專網和移動、聯通、電信等公網領域。

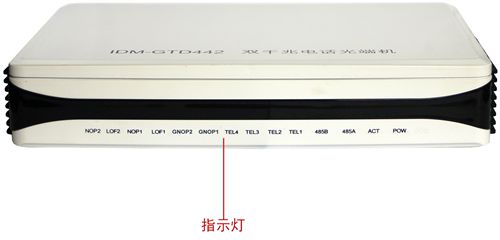

IDMGTD442設備前面板

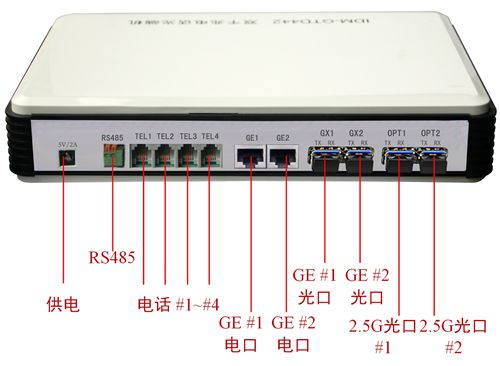

IDMGTD442設備后面板

二、  設備工作原理

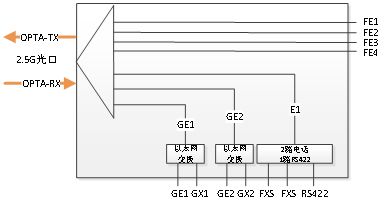

單光口設備工作原理圖

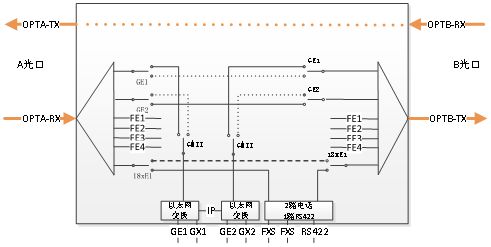

雙光口設備工作原理圖

三、  產品特性

雙物理隔離線速1000M以太網通道；

  提供4路話路接口，可以是FXO局端自動電話、FXS遠端自動電話、MAG磁石電話；

2路可選的RS485數據通道；

  光口為SFP接口，可以根據需求配置光模塊；

可以定制成雙光口，組成鏈網。

四、  單光口設備功能及用途

                 功能

u  點對點普通用途電話光端機圖

u  點對點磁石電話光端機

用途：

u  光纖到辦公室，內網外網物理隔離；

u  公安卡口信息點建設

u  社區、工廠信息點建設

五、  雙光口設備功能及用途

             功能

u  雙光口鏈網電話光端機接口注釋圖

u  與IDM GP2400-30E的鏈網組網圖

 用途

u  隧道施工應用

u  河流監測治理

u  社區信息點建設

六、  技術規格

1)       光接口

2)       以太網

3)  FXO、FXS接口

4)       電源及功耗

5)       環境條件

6)       產品尺寸

七、  應用示例

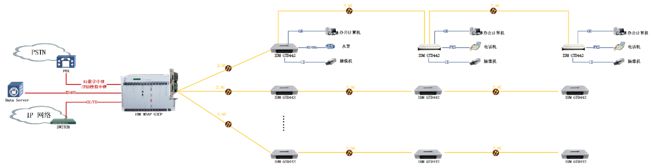

鏈網應用

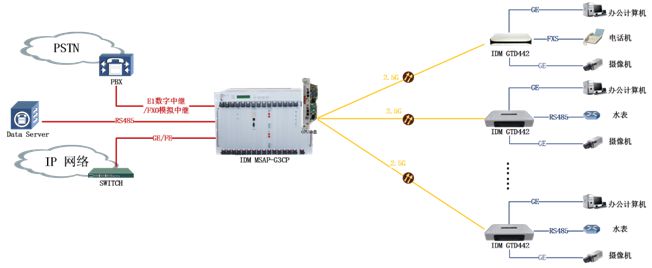

星網應用

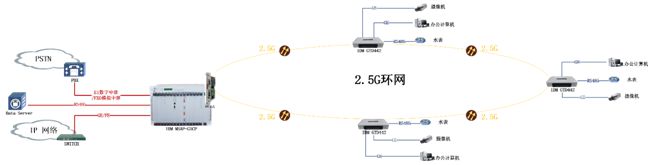

環網應用

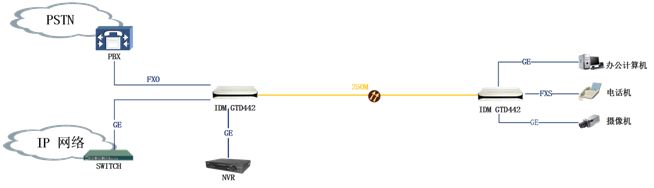

點對點
