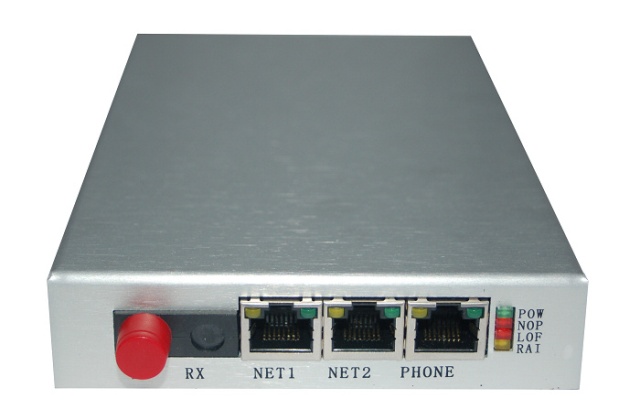

IDM-VNT1202臺式電話光端機
概述：
產品特性：
全數字視頻無壓縮傳輸技術；
提供雙向單路視頻信號、2路電話2路數據；
可選2路以太網2路高保真音頻接入；
兼容NTSC，PAL，SECAM制式；
先進的自動增益控制功能；
具有防雷功能自恢復保險電路設計。
視頻質量可達到廣播級標準；
音頻質量可達到CD級標準；
支持視頻無損再生中繼；
透明的數據編碼方式、同主要攝像機生產商的產品兼容；
小型化設計，結構小巧，安裝靈活方便；
技術規格：
光接口
|
接口類型 |
FC(可定制SC等) |
光纖模式 |
單模(可選多模) |
|
接收機收/發速率 |
155M/155M |
接收機收/發波長 |
1310nm/1550nm |
|
發射機收/發速率 |
155M /155M |
發射機收/發波長 |
1550nm/1310nm |
|
發光功率 |
-15～-8dBm |
接收機靈敏度 |
優于-32dBm |
|
傳輸距離 |
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
高保真
|
接口類型 |
RJ45 |
音頻采樣位寬 |
16bit |
|
輸入/輸出阻抗 |
ADC:100KΩ/DAC:10KΩ |
輸入/輸出電壓 |
1.5VP-P(典型值) |
|
音頻采樣頻率 |
32KHz |
音頻信噪比 |
≥90dB |
|
音頻帶寬 |
20Hz～20KHz |
總諧波失真 |
<1% |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
10M/100M自適應 |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz～3400Hz |
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
|
壓縮率 |
ITU G.711中A律 |
環路電流 |
25mA/路 |
數據
|
接口類型 |
RJ-45 |
|
數據類型 |
RS-232、RS422(4線制)、RS485(2線制) |
視頻
|
接口類型 |
BNC |
亮度非線性 |
<3% |
|
視頻采樣位寬 |
8bit |
視頻帶寬 |
0Hz～6.5MHz |
|
微分相位(DP) |
<0.7o |
微分增益(DG) |
<0.7% |
|
輸入過載電壓 |
1.5VP-P(典型值) |
輸入/輸出電壓 |
1VP-P(典型值) |
|
輸入/輸出阻抗 |
75Ω(非平衡) |
視頻信噪比 |
≥70dB(加權) |
電源及功耗
|
供電方式 |
AC220V/DC-48V |
|
整機功耗 |
≤6W |
環境條件
|
工作溫度 |
-15 oC～+65oC |
儲存溫度 |
-25oC～+75oC |
|
工業級 |
-40oC～ +85 oC |
相對濕度 |
0～95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
110mm×168mm×28mm |
選配列表
|
序號 |
可選配功能的簡單描述 |
|
1 |
2路百兆以太網，2路電話 |
|
2 |
1路雙向視頻，1路雙向數據 |
|
3 |
1路雙向視頻，1路十兆以太網，1路電話，1路雙向數據，1路雙向音頻 |
|
4 |
1路雙向視頻，1路十兆以太網，2路電話，1路雙向數據，1路單向音頻 |
應用示例：
