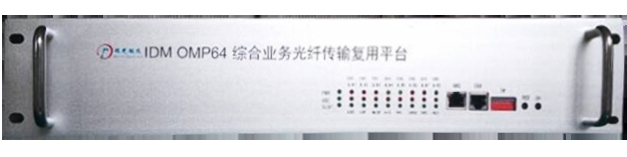

IDM OMP64 綜合業務光纖傳輸復用平臺
概述：
IDM OMP64 綜合業務光纖傳輸復用平臺是我公司采用專用大規模集成電路設計的PCM綜合業務光纖傳輸設備，其光纖傳輸總帶寬為2.5G，提供2個獨立1000M以太網接口以及64路電話用戶話路。E1傳輸通道符合G.703標準，采用的是PCM30/31制式；FXO、FXS可以提供極性翻轉和來電顯示功能。本設備還具有電源盤、鈴流盤的雙備份和熱插拔功能，極大的保證了業務傳輸?shù)目煽啃�。IDM OMP64綜合業務光纖傳輸復用平臺可廣泛應用于電信、網通公用電話網業務和電力、銀行、公安、部隊等專線信息數據業務。
該平臺可以作為70路PCM綜合業務光纖傳輸設備：

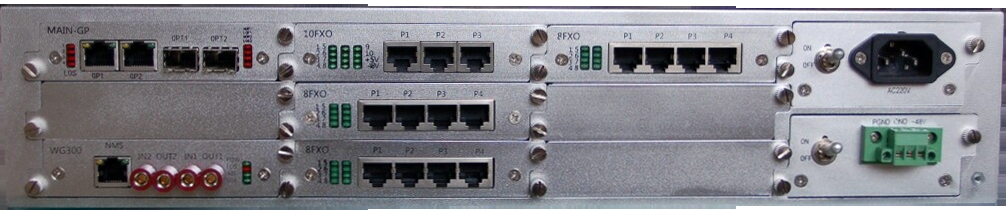

1、 IDM OMP64：當P1槽位插入共享百兆的IDM 120N_CMU盤時，提供在光纖上共享100M的2個百兆以太網接口（可VLAN隔離），光纖速率155M�？梢圆迦�7塊PCM插盤，提供最多70路PCM接口，PCM業務插盤適應于瑞光極遠的各種3U插盤，包括FXS/FXO、EM2/4線、熱線、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、網橋、V.35、3UMPconv光口擴展盤、P4槽位可以插入30路串口服務器插盤，提供串口到以太網的匯聚、在P6槽位可以插入8組100M以太網接口的交換盤，占用2個盤位。在P2和P6盤位可插入4組以太網交換盤，則占用1個盤位等。
2、 IDM OMP64-GP：當P1槽位插入物理隔離千兆網的IDM 120N_GP盤時，提供在光纖上物理隔離1000M的2個千兆以太網接口，光纖速率2.5G�？梢圆迦�7塊PCM插盤，提供最多70路PCM接口，PCM業務插盤適應于瑞光極遠的各種3U插盤，包括FXS/FXO、EM2/4線、熱線、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、網橋、V.35、3UMPconv光口擴展盤、P4槽位可以插入30路串口服務器插盤，提供串口到以太網的匯聚、在P6槽位可以插入8組100M以太網接口的交換盤，占用2個盤位。在P2和P6盤位可插入4組以太網交換盤，則占用1個盤位等。
3、 IDM DXC8E1-70：當P3槽位插入8E1交叉盤時，可以作為70路PCM綜合業務交叉復用設備。可以插入7塊PCM插盤，提供最多70路PCM接口，PCM業務插盤適應于瑞光極遠的各種3U插盤，包括FXS/FXO、EM2/4線、熱線、普通磁石、2100Hz磁石、V.24/RS422/RS485等、GSM/CDMA、HIFI、網橋、V.35、3UMPconv光口擴展盤等。
4、 IDM M3000光電一體化調度系統：當P1插入IDM 120N_G盤、P3插入WG300盤時，光口盤接受WG盤的時鐘，WG盤為光口上提供30路電話交換業務。同時P4盤位可以插入串口服務器盤，提供串口到以太網的匯聚服務。
產品特性：
采用19英寸2U標準機箱，便于安裝。
2路獨立1000M以太網；
提供9組用戶接口插槽；最大支持64路語音傳輸；
擁有完善的功能控制開關和告警指示功能；
擁有簡潔完善的網管功能，可對設備進行在線實時配置、查詢、故障統計管理等；
技術規格：
光接口
|
接口類型 |
SFP |
光纖模式 |
單模(可選多模) |
|
光纖速率 |
2.5G |
波長 |
1310nm |
|
發光功率 |
-2～-11dBm |
接收機靈敏度 |
優于-36dBm |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
10/100/1000Base-T 10M/100M/1000M |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO/FXS接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
|
壓縮率 |
ITU G.711中A律 |
環路電流 |
25mA/路 |
電源及功耗
|
供電方式 |
DC- 48V 或AC 220V |
整機功耗 |
≤250w |
環境條件
|
工作溫度 |
0C ~+40oC |
濕度 |
95%無凝結 |
