電梯對講數字集中器/分路器

電梯對講數字集中器/分路器

市場需求分析：

傳統的電梯對講都是用雙絞線進行傳輸，當有多部電梯是通常在中心端直接雙絞線并接在一起。通常最多能并接10部以內的數量。當數量增加時，通常使用1分8的集中器，每個集中器的下游接口能夠并接六七臺遠端。

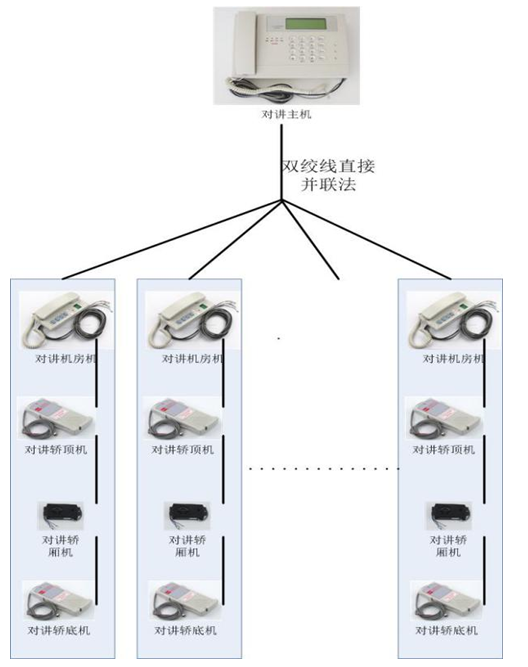

       圖一、雙絞線直連模式

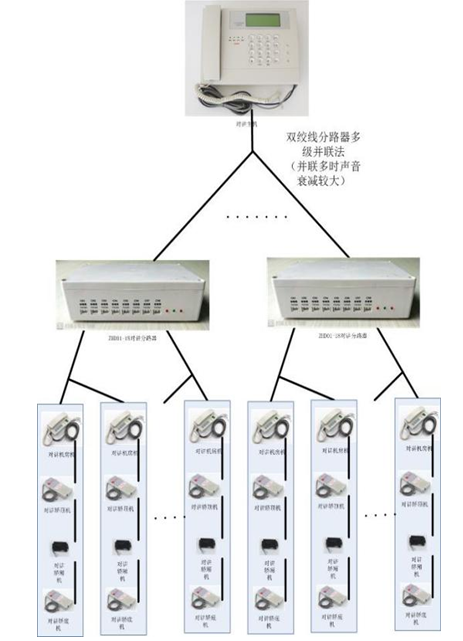

                                   圖二、通過分路器的擴展模式

隨著社區范圍的擴大，和通信技術向光纖化發展，社區雙絞線越來越少，也超出了雙絞線通常的傳輸距離。

雙絞線被光纖替代，電梯對講通過光端機傳輸后信號電平由遠來的10V左右降低到2~3V，使用原來的集中器，并接多路時就不穩定。因此就要采用新型的集中器，將沒有接通使用的音頻通道斷掉。

由于光纖隔斷了雙絞線的電壓電流傳輸特性，因此在電氣接口部分要能檢測到電壓電流的變化，并能夠?qū)⒆兓瘋鬏數搅硪欢说慕涌�，并模仿出這種變化。

IDM ZHD01-028電梯對講集中器就是和電梯對講光端機配合，實現對電梯對講系統的擴容，由于系統地址設置的限制，最多可以實現250路電梯對講。

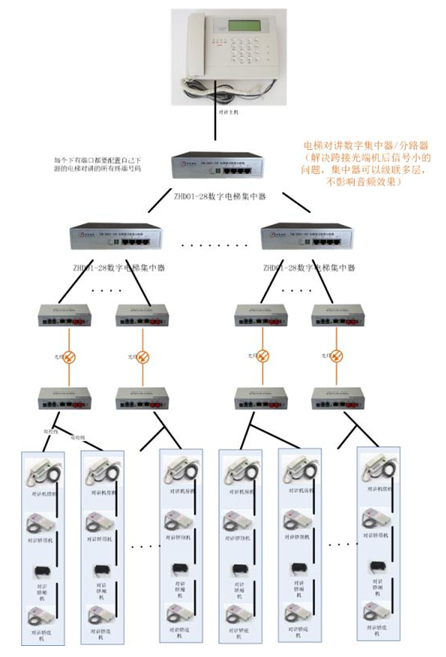

圖三、通過數字電梯對講集中器對光端機線路的匯聚

技術特色：

1、對電梯對講信令接口的電平檢測和控制，提供空閑和占線狀態指示；

2、對電梯對講信令報文的接受和報文轉發，使得報文可以由音頻傳輸轉換成數據接口；

3、對對講音頻通道的切換，對于沒有使用的通道將不再并接到線路中，減少音頻線路的損耗！

4、對各個下游接口的終端號碼靈活配置，增加系統容量！

5、支持多級系統級聯，計量避免在雙絞線上直接并聯，影響信號傳輸性能！

6、設備配置可以使用手機藍牙方便配置。
