IDM ZHD01-028三菱電梯對講數字集中器/分路器使用說明

IDM ZHD01-028電梯對講數字集中器（也叫電梯對講分路器）是與ZHD01-006本地對講通話中斷配套使用的專用集中設備，可使得：

1、一臺三菱對講主機與更多臺遠端設備互聯，

2、也可以適用于延長遠端設備的傳輸距離。

3、當使用光纖傳輸電梯對講信號時，由于光端機輸出的信號阻抗低，信號幅值小，通過使用本集中器后可以提高聲音傳輸效果。

1.本設備特點：

1、使用5V電源供電；

2、一塊板子可以支持一路到8路的擴展，每個擴展口可以接多部電梯；

3、支持多塊板子并聯工作，任意數量的板子并聯，不影響系統性能。當使用IDM-120N機箱時，可以支持12塊板子熱插拔，即支持128路遠端接口。使用集中機箱時，支持網管集中管理；

4、單塊板子也可以獨立工作支持通過藍牙接口在手機上配置；

5、每個分支接口上都可以配置所接入終端的號碼。

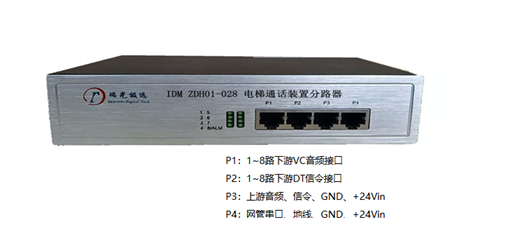

接線圖：

P1為下游音頻接口，定義如下：

Pin1，第一路音頻；

Pin2，第二路音頻；

Pin3，第三路音頻；

Pin4，第四路音頻；

Pin5，第五路音頻；

Pin6，第六路音頻；

Pin7，第七路音頻；

Pin8，第八路音頻；

P2為下游信令接口，定義如下：

Pin1，第一路信令DT；

Pin2，第二路音頻；

Pin3，第三路音頻；

Pin4，第四路音頻；

Pin5，第五路音頻；

Pin6，第六路音頻；

Pin7，第七路音頻；

Pin8，第八路音頻；

P3上游接口，定義如下：

Pin1，上游音頻接口；

Pin2，上游信令接口；

Pin3，上下游模擬公共地GND；

Pin4，上下游模擬公共地GND；

Pin5，上下游模擬公共地GND；

Pin6，上下游模擬公共地GND；

Pin7，+24V接口電平輸入口；

Pin8，+24V接口電平輸入口；

P4網管接口，定義如下：

Pin1，RS232串口發送TX；

Pin2，RS232串口接受RX；

Pin3，空；

Pin4，串口公共地GND；

Pin5，上下游模擬公共地GND；

Pin6，上下游模擬公共地GND；

Pin7，+24V接口電平輸入口；

Pin8，+24V接口電平輸入口；

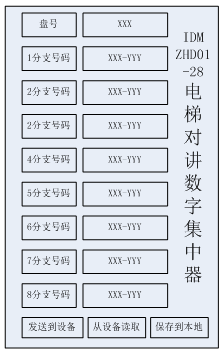

2.配置界面：

IDM HZD01-28電梯對講數字集中器

集中型IDM HZD01-28電梯對講數字集中器
