IDM MSG OVER IP磁石網關設備
一、 概述
IDM MSG OVER IP網關采用大規模專用集成電路設計，本設備實現1路磁石電話通過以太網傳輸。設備傳輸方式可選擇1路以太網電接口或1路以太網光接口方式，當設備為以太網電接口或光接口的時候最大帶寬為100M。設備支持WEB網管配置功能，可以通過WEB頁面修改網關服務器注冊、IP地址配置、電話呼叫方式等等。
IDM MSG OVER IP設備圖片
二、 系統特點
Ø 采用大規模專用集成電路設計；
Ø 最多提供5路以太網電口（1WAN + 4 LAN）或1路以太網光口+4路以太網電口；
Ø 最多提供2路磁石電話RJ11接口；
Ø 設備支持SIP V1 (RFC2543)， V2(RFC3261)標準協議；
Ø 設備支持通話音量調節，通過網管配置；
Ø 設備支持電話薄功能最大支持20個聯系人信息；
Ø 設備支持被叫轉接功能、熱線功能、免打擾功能；
Ø 系統供電模式為AC220V或者DC-48V，雙電源可選；
Ø 網管可通過連接設備WAN口配置管理局端和遠端設備的，SIP注冊設定和電話注冊狀態查詢等；
Ø 設備結構采用機架型設計。
三、 技術指標
3.1 磁石接口規范
Ø 耦合方式：使用變壓器耦合方式，抗干擾能力強。
Ø 阻抗:輸入輸出阻抗600Ω。
3.2 以太網接口規范
Ø 標準： IEEE 802.3 10/100BASE-TX；
Ø 傳輸速率： 10/100Mbit/s/自適應 默認狀態：自適應；
Ø 工作方式： 全雙工/半雙工 默認狀態：全雙工；
Ø 速率設置方式： 網管設置；
Ø 接口類型： RJ45接頭，CAT3/5非屏蔽雙絞線(MDI/MDI-X自適應)；
Ø 支持以太網口的自動協商配置、速率配置、雙/半工配置；
Ø 以太網幀長： 標準64～1516字節，最長可支持1516字節；
Ø 以太網性能標準：RFC2544性能；
Ø 丟包率： <0.01%；時延：≤100μs。
3.3 環境要求
Ø 工作溫度：0℃～40℃(長期工作)；-5℃～45℃（短期工作）
Ø 注：短期工作條件指設備連續工作不超過24小時并且每年累計不超過15天。
Ø 運輸和儲存溫度：0℃～70℃；
Ø 相對濕度：95%（無凝結）。
3.4 供電方式
Ø 電源模式：AC220V或者DC-48V，雙電源互備份；
Ø 功耗：MSG OVER≤5W；
四、 設備應用示意圖

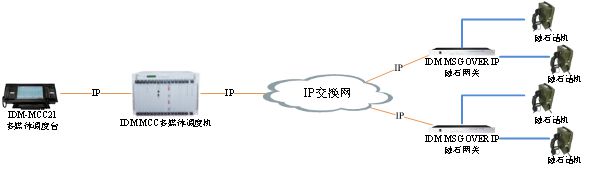

典型應用圖一

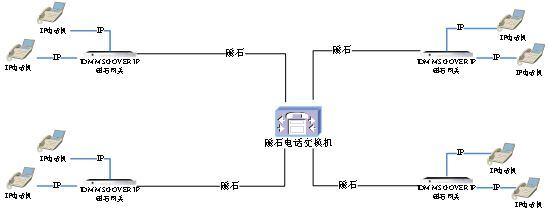

典型應用圖二
