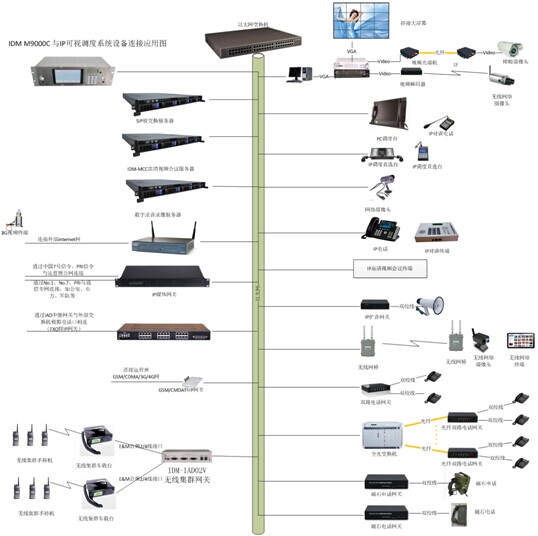

IDM M9000B通信指揮調度系統

 IDM M9000B通信指揮調度系統直聯終端示意圖

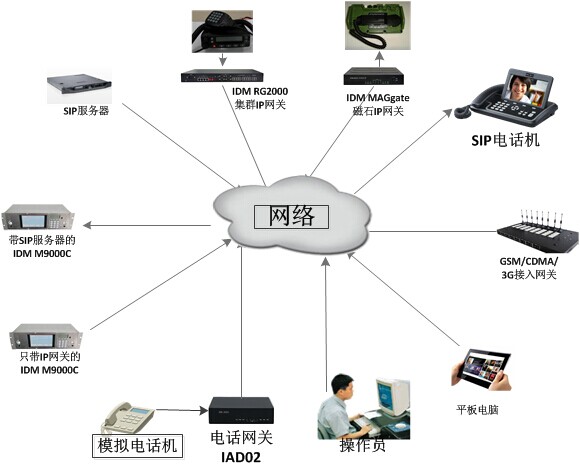

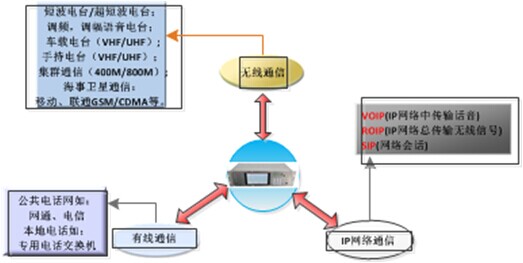

IDM M9000B通信指揮調度系統通信媒介示意圖

7、IDM M9000B通信指揮調度系統-與瑞光極遠傳輸和接入設備連接相連

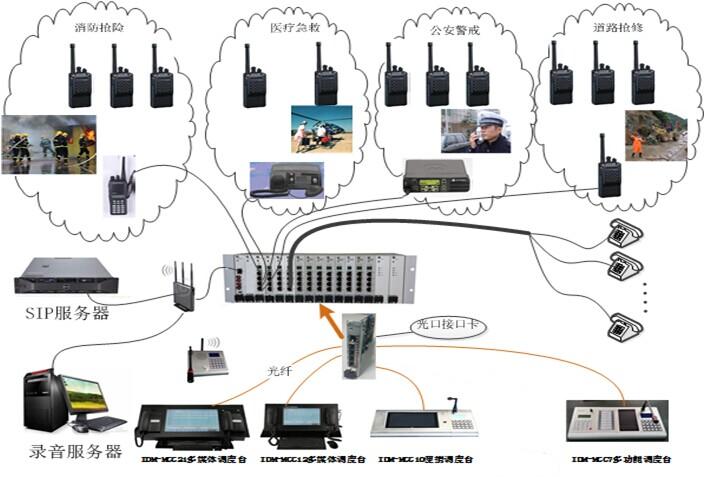

8、IDM M9000B通信指揮調度系統-與瑞光極遠各種TDM調度臺光纖聯網

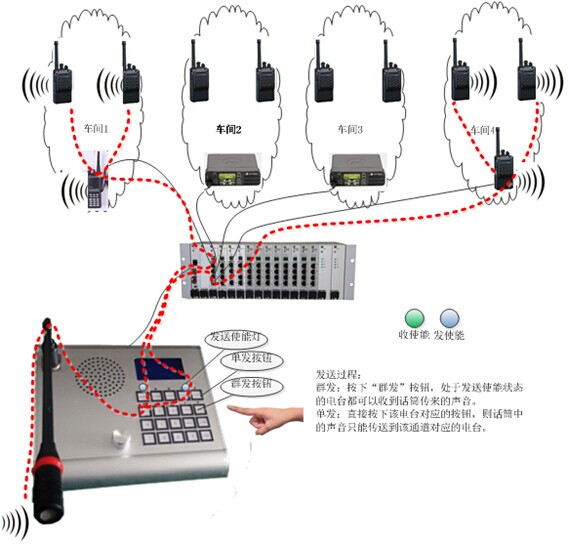

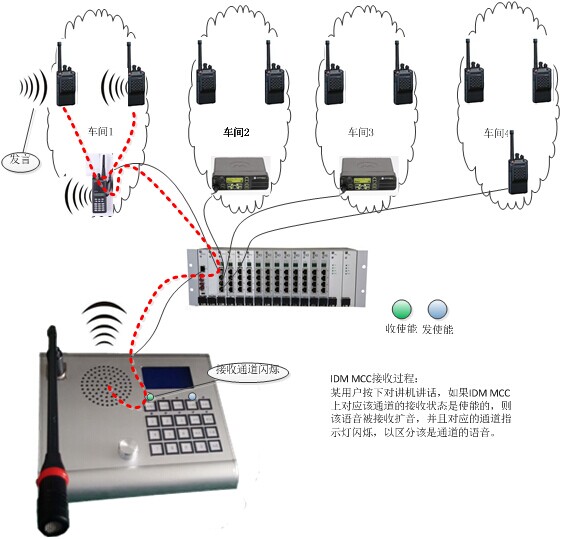

9、IDM M9000B通信指揮調度系統-與IDM MCC IP鍵盤調度臺對講過程

10、IDM M9000B通信指揮調度系統-與瑞光極遠各種IP調度臺聯網

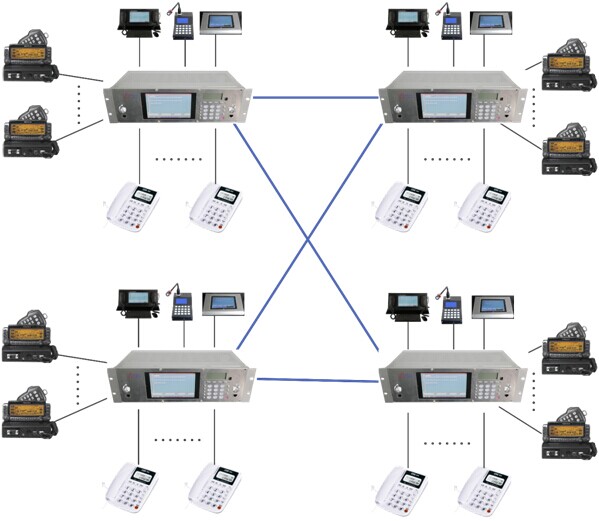

五、IDM M9000系列通信指揮調度系統應用1-多機組網應用

每一臺IDM M9000C可以通過雙絞線、E1、IP路由連接到其他IDM 9000C設備上。每臺IDM M9000C最多可以連接48臺電臺，或者最多可以連接120部電話終端。

每臺IDM M9000C可以連接最多60路對講終端（包括本端、遠端的音頻終端），IDM 9000C遠端可以連接的同類設備決定于提供的中繼口數量，有兩個E1口，最多不超過110路環路中繼FXO口。

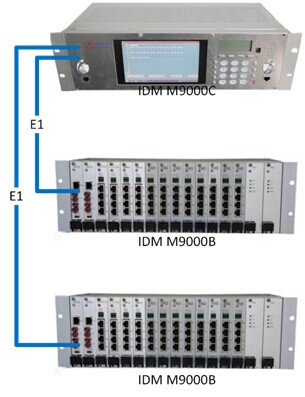

六、IDM M9000通信指揮調度系統--多機級聯擴容

每一臺IDM M9000C可以通過E1進行擴容操作。由于電臺接口盤是4路接口，可以通過每個E1接口擴展30路電臺接口。

作為擴展級聯的M900C只起到PCM擴展接口的作用，不再有調度交換的功能，也沒有操作面板。

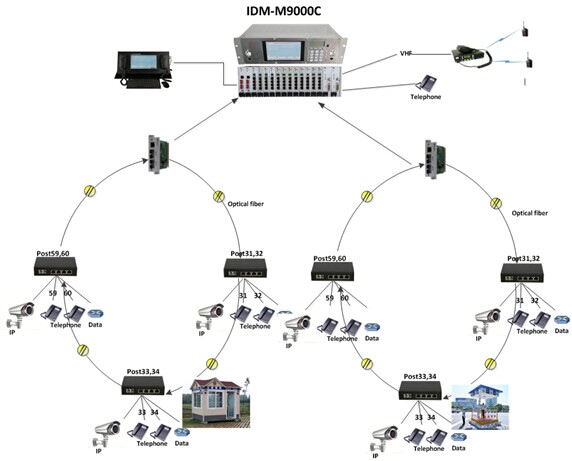

七、IDM M9000通信指揮調度系統-光纖環網音視頻布防系統

IDM M9000C可以接入120路有線、無線系統。還可以通過光纖環網實現音視頻監控指揮。

環網的優勢是中間某點光纖斷開后，不影響正常通信。

可以做到遠端提機即通，圖像同步顯示。也可以對各個崗位進行廣播、轉接，電話機和集群對講機可以同時監聽。做到流動崗和固定崗相結合。

本系統可以有最多8個光纖環，每?jī)蓚�(gè)環共享30路電話。

支持環網插卡是IDM MPconv盤，遠端連接IDM NTD421。

IDM M9000B通信指揮調度系統功能

1)、提供多種制式通信接口

2)、提供自動和人工接續方式

3)、提供一鍵直通的調度功能

4)、提供平板遙控同步操作功能

5)、提供指揮錄音和播放功能

八、IDM M9000B通信指揮調度系統---系統優點

1.基于TDM的調度系統帶寬預留、永不占線、抗干擾能力強，語音時延小，而IP軟交換易受IP廣播風暴、或其他突發IP流量的影響。

2.適應的終端類別多；用戶終端通信方式多樣，滿足各種應急需求；

3.本指揮機接入外部通信資源的手段多，直接提供多種通信手段；

4.最常用的指揮操作一鍵完成；

5.群組指揮（會議指揮）靈活、功能多，一鍵操作；

6.體積小，便于攜帶，自帶電池、適合野外作業、野外部署快。

7.系統狀態和用戶狀態采用多色指示燈顯示，系統設置和系統功能操作采用液晶屏輔助顯示.

IDM M9000B通信指揮調度系統---系統優點(續)

•通過基帶音頻的跨接具有可靠的保密性。（無接收無發射功能)

•統一調度功能是由有權限的控制臺操作，安全可靠。

•模塊式結構支持熱插拔，實時更換其他通用模塊。

•可保存模塊設置的參數,無需更換同類模塊而改變使用頻率范圍。

•快速靈活地組成臨時通話網及優先通話網。有交叉互通能力，具備多網交換互通功能。

•快速建立/拆除臨時無人職守的監聽功能。

•設備由11V~15V直流供電，可用輕便的充電電池或車上電源，也可用110V~220V交流電源。

•設備具有時域降噪，發射/接收音頻延遲。

•話音操控發射檢測。（VOX）

•話音調制識別。（VMR)

•雙音多頻檢測及產生。（DTMF ）

•陸上公共電話網自適應混合。（PSTN）

•發射機監控音。

•IP網絡中傳輸無線信號(RoIP)。

•IP網絡中傳輸話音信號(VoIP)。

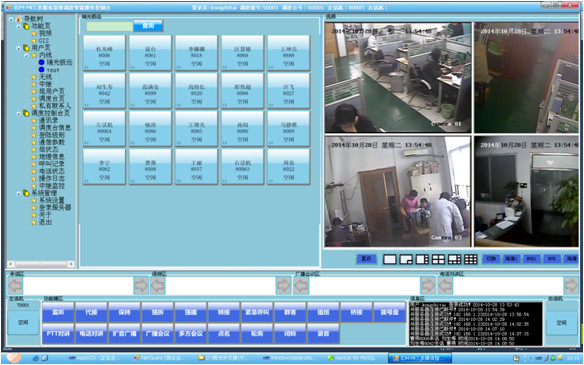

九.IDM M9000B通信指揮調度系統---調度臺介紹1

基礎功能：點擊呼叫、通話轉移、呼叫轉移、駐留、代答、搶接、保持/恢復、免打擾、屏蔽、夜晚及節假日服務策略設定等操作。

調度功能：單擊、強插、強拆、代接、監聽、禁話、手動/自動轉接、群呼、組呼、會議、動態分組、分級協同調度等操作。

廣播功能：含廣播、喊話、環境監聽等功能、其中廣播包括即時廣播、定時廣播、廣播音源可選擇內部聲音文件、外音源或TTS文件進行播放。

集群對講：可調度不同頻段、不同型號、不同制式（數字/模擬）的對講機;可通過調度軟件界面進行話權控制;

會議功能：會議召集、會議預定、會議成員身份認證、多組會議、監控會議過程等操作；

短信功能：可以點擊對內部IP話機、WIFI話機、多媒體終端、GPS終端發送短信，也可以對外部移動網絡手機發送短信息。

電子傳真：導入傳真文件，批量發送，接收傳真后保存圖片自動發送到指定郵箱。

應急預案：支持通信應急預案管理，按使用環境預先編輯通信應急預案（例如防汛、抗旱、爆炸、失火等）；當事件發生時，通過調度臺點擊對應出現預案按鍵，可以快速發起設置好的通信調度工作（例如：自動擴聲廣播告警、自動發起對應負責人的會議、自動發送事件短信）。

監控功能：未接來電、未注冊、來電排隊情況都有顯示，通信故障告警、故障日志管理。

系統管理：分組管理、賬號管理、多級權限管理、熱線管理。

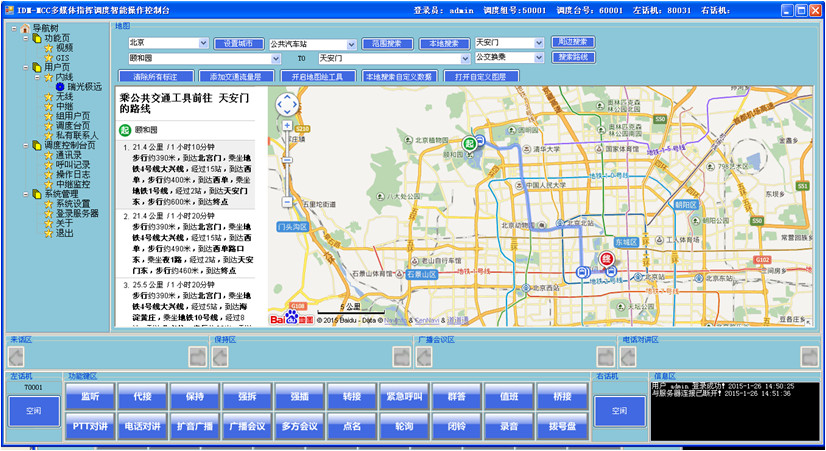

IDM M9000B通信指揮調度系統---調度臺介紹2

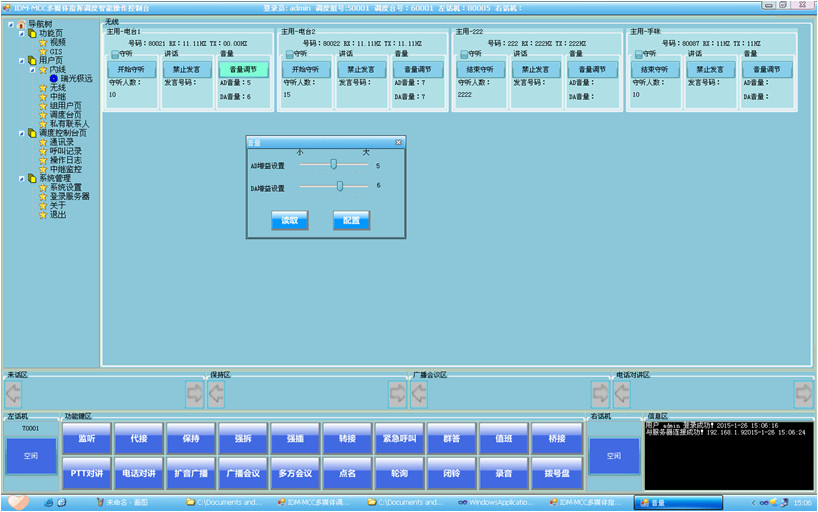

IDM M9000B通信指揮調度系統---調度臺介紹3

IDM M9000B通信指揮調度系統---調度臺介紹4

IDM M9000B通信指揮調度系統---調度臺介紹5

IDM M9000B通信指揮調度系統---調度臺介紹6

IDM M9000B通信指揮調度系統---調度臺介紹7、

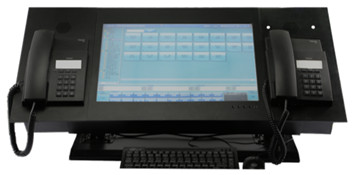

             IDM-MCC21多媒體調度臺

            IDM-MCC12多媒體調度臺

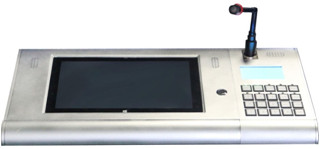

           IDM-MCC10便攜調度臺

                    IDM-MCC電話線調度臺

                 IDM-MCC丹麥鍵IP音頻調度臺

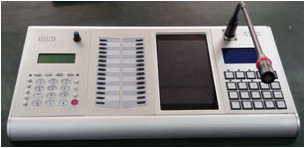

                    IDM-MCC7多功能調度臺



十.IDM M9000B通信指揮調度系統---3.SIP磁石電話接入網關

提供M9000B在IP網上與磁石電話的接口，滿足SIP協議標準

IDM-MAGgate電話網關提供的業務接口有以下接口特性：

1） 磁石電話接口特性：

                   設備提供：2個磁石電話接口；

                   支持線路故障檢測功能。

2） 以太網電接口：

                  10/100BASE-T，全雙工，半雙工，自適應；

                  符合特性：IEEE 802.3,802.1P，802.1Q；

                  接口：RJ45 （100M五類線，雙絞線）；

3） 以太網光接口：

                 10/100BASE-FX；

                  符合特性：IEEE 802.3，802.1P，802.1Q；

                  接口：FC



                            IDM-MAGgate單路IP磁石網關



                           IDM-MAGgate雙路IP磁石網關正面



                             IDM-MAGgate雙路IP磁石網關反面



IDM M9000B通信指揮調度系統---4.SIP電話接入網關

提供M9000B在IP網上與模擬電話的接口，滿足SIP協議標準

IDM IAD02是一款綜合接入網關，兩路模擬電話到IP網傳輸?shù)慕尤刖W(wǎng)關。使用標準SIP協議，可以和標準的SIP軟交換系統互聯。為運營商、企業和小區住宅用戶等提供VoIP/FoIP解決方案。







系統特性

提供1個WAN口和4個LAN口，WAN口支持電口(RJ45)和光口(FC)，光接口形式下可以和100M光纖收發器互通；

提供2個模擬電話機接口(FXS)和1個逃生接口（FXO），第一部電話撥“0”接通PSTN電話（或通過網管設置連接PSTN方式），掉電時第一部電話接入PSTN網。



十一.IDM M9000B通信指揮調度系統---視頻傳輸終端

IDM-MCC指揮調度系統可以做到音頻、視頻協調調度，可以將電話號碼、或者無線對講機的ID號碼和對應的視頻綁定，能夠快速掌握目標區域的音視頻信息。即目標客戶的聲音和圖像同步顯示。視頻傳輸分為IP專網視頻傳輸、和IP公網視頻傳輸兩種方式。IP專網有足夠的帶寬可以傳輸高清晰度圖像。在IDM MCC調度臺上可以同步顯示音頻、視頻調度信息。



十二.IDM M9000C-無線IP專網與IP公網的組建

VHF盤

IP公網采用WiFi接入，便攜視頻終端配置可以直接插入SIM卡、又具有有線轉WiFi的無線路由器。該無線路由器具有三大運營商的3G/4G接入能力。目前城市3G/4G網絡可以輕易達到幾百K的速率。

IP專網可以使用450M、900M、2.4G、5.8G波段的無線網橋覆蓋，450M的COFDM無線網橋具有非視距遠程傳輸（10~80KM）、和較強的穿透能力；900M無線網橋有非視距傳輸能力，視距傳輸在3~5Km

2.4G波段上用戶很多，帶寬相互干擾嚴重，視距3~5KM；5.8G波段用戶比較少，帶寬較大，遠程傳輸容易受雨雪天氣干擾。

使用無線網橋時一般要根據使用環境的性質分析使用什么設備，如機場和消防就是兩個不同類別的應用。

十四.IDM M9000B通信指揮調度系統---板卡介紹

VHF電臺的音頻信號為600Ω平衡輸出或輸入，－30dBm～+10dBm可調。

VHF電臺的控制信號PTT（PUSH TO TALK）為平時在線對地直流正電壓。起控時，正電壓接地，線間電流可忽略不記。

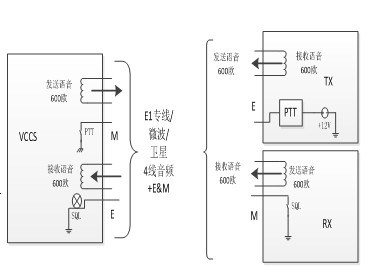

VHF設備與接入設備的接口連接

接口標準：對E＆M信令的要求

根據VHF實際使用情況，要求E＆M信令為Ⅱ或Ⅴ型，且必須符合我國通信行業標準D610－93。

作為航管VHF接口還有一些特殊需求，如線路傳輸誤碼不能影響電臺工作、E1線路環回告警與解鎖、多個E&M接口控制同一電臺互不影響、VHF電臺連續發射時間不能超過2分鐘等等！

M9000C采用線路信令濾波、端口電壓差消除模塊等特殊算法！



多個PCM設備控制同一個VHF接口時，不同設備的供電電壓可能不同，E&M控制電路也可能不同，為防止控制線路誤動作，M9000B的E&M接口采用電壓差門限冗余技術或者防倒灌器件。

集群控制盤

集群控制盤和VHF接口盤類似，都是E&M類別的接口，但集群電臺種類繁多，接口電壓也多種多樣，因此研制了接口電壓部分極性、不分電壓大小。
