IDM MULTI1000多種傳輸技術互備份的綜合業務復用設備

         隨著信息傳輸技術的成熟發展，無論從設備體積、從性價比方面都有極大的提高。因此在很多應用場所，如軍隊、應急管理、空管通信導航、石油、以及各種工程現場，都會遇到各種各樣的傳輸通道，為了使用上的靈活方便，通常要求設備具有較多的傳輸方式，具有多種業務接入方式。IDM MULTI1000就是集多種傳輸技術與一體，可以提供幾十種窄帶、寬帶用戶業務接入的設備。

         通常傳輸通道包括IP類傳輸、E1類傳輸、V.35寬帶傳輸、SDH類傳輸，等等。

IP類傳輸包括如衛星IP通道、無線網橋IP通道、散射通信IP通道、光纖IP通道（含PON、光纖收發器等技術）、4G公網IP通道、雙絞線DSL類傳輸，等等。

         V.35寬帶網通常是有衛星、微波通道提供的帶寬不足一個E1的寬帶帶寬。

         E1通道通常由PDH光端機、微波設備、DSL設備、或者租用運營商的其他E1通道。

         SDH通道通常是光口或電口的，常用的是155.52M的傳輸帶寬，也叫STM-1接口，各家設備的業務可以互通，是常用的通信接口。

         通常使用裸光纖傳輸技術的時候，通常使用4E1+線速100M以太網的PDH光端機傳輸業務。

         由于考慮到軍隊等應用場所需要在E1傳輸通道上加保密機，我們通常把IP通道先通過TDM OVER IP設備在IP網上仿真出E1通道，在接入到復用設備上。

         IDM TOP系列IP線路仿真設備具有時鐘精度高等特點，并具有當帶寬不足于仿真一個E

1通道時，可以提供分幀E1的穩定輸出。

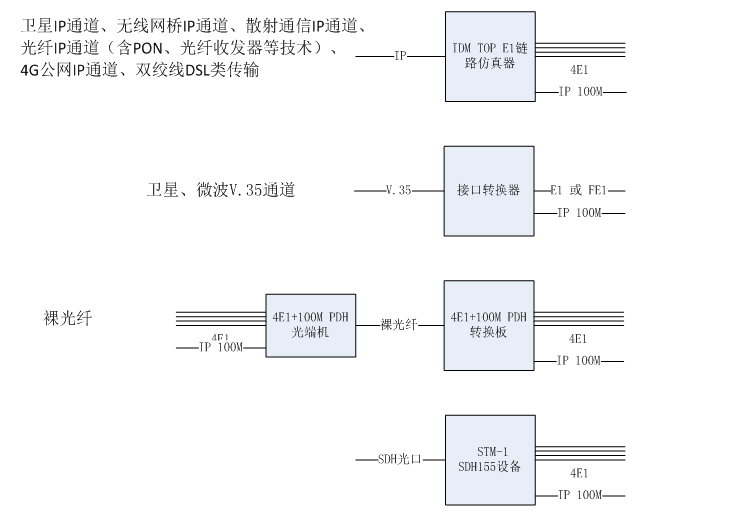

多種傳輸技術設備

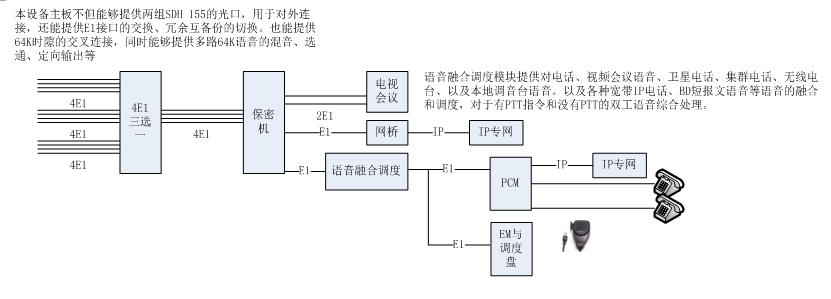

多業務傳輸設備示意圖

本設備特點如下：

1.高安全可靠性：可選全系統冗余，包括電源冗余，主控板冗余和傳輸鏈路冗余。

2.多種傳輸鏈路：可選IP鏈路、E1鏈路、裸光纖鏈路、SDH鏈路或無線4G鏈路。

3.多鏈路保護：當配置多種鏈路上行時，可實現不同種類上行鏈路的自動保護倒換，只要其中一條傳輸鏈路正常，即可保證業務信號正常傳輸。

4.多種業務類型：可選FXO/FXS、2線/4線音頻（E&M）異步/同步RS232、異步同步RS422、RS485、10/100BASE-T、V.21、V.22、V.24、V.34、開關量、CAN總線、磁石電話、熱線電話、V.35、G.703同向64K等。

5.擴展能力強：采用模塊化設計，可提供10個I/O槽位，無區分業務和線路，可以滿足目前應用需求和將來擴展需求、更換或添加相應的模塊，從而實現經濟而高效的解決方案。

6.安裝維護方便：支持通過大延時衛星鏈路傳輸，可選擇E1、V.35或者以太網等衛星鏈路。

7.安裝維護方便：可插入自檢測試信號，檢驗信道傳輸狀況，協助設備開通與方便維護。

8.集中監控系統：可選網管功能，自動加載全網配置信息，可配置各端口參數，自環檢測等功能。

9.接口數量：以太網接口（FE1、FE2、FE3）4個，節點時鐘接口（ECK）1個，E1接口24路。
