IDM MTP-155智能多業務光傳輸設備
1. 概述
IDM MTP-155智能多業務光傳輸設備是北京瑞光極遠采用國際先進的集成電路、可編程邏輯電路和高速微處理器研制而成，將E1信號、音頻信號、電話/磁石信號以及線速100M以太網信號復用在STM-1(155Mbit/s)的光纖和E1通道中傳輸，支持STM-1光線和E1鏈路的傳輸通道智能互備功能。
IDM MTP-155智能多業務光傳輸設備采用模塊化的功能設計，包括SDH光傳輸單元、E1鏈路接口控制單元、EOS單元、PCM單元、SNMP單元、保護倒換單元，采用防震、防水、電磁兼容機箱設計，提供的業務接口適合部隊野戰使用，設備可提供4路10/100M以太網、16路E1、16路二線和4路四線語音、1路V.35、2路V.24、1路E1鏈路和1路V.35通道的標準配置之外，還具有4個擴展槽位，可插入各種業務板卡。

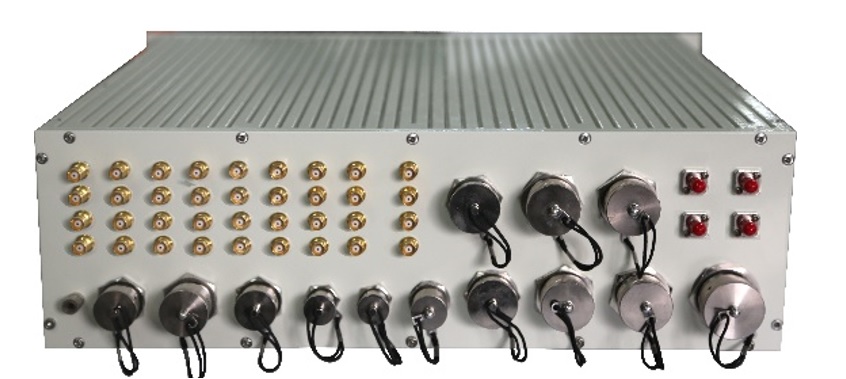

IDM MTP-155智能多業務光傳輸設備
2. 功能特點
1) 采用標準的19英寸3U機箱結構設計；
2) 系統采用模塊化設計，業務接入插槽具有通用性，可以根據用戶配置要求，接入各種所需業務；
3) 支持E1鏈路和SDH光鏈路之間的智能互備功能；
4) 支持本地電話交換功能，支持1~2路E1數字中繼接口(支持No.7、PRI和No.1信令)；
5) 支持SNMP網管協議，支持遠端設備的業務配置；支持北向接口，提供告警信息的上傳；
6) 支持電源的雙熱備份；支持光口的可更換性；
7) 支持STM1光接口、E1業務、FXS/FXO業務、磁石業務、V.24業務、V.35業務和以太網業務；
8) 提供了E1鏈路接口；
9) 提供五合一2線音頻卡：每張盤提供16路2線音頻，每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
10) 所有接口均可選用航空插頭型式；
11) 設備可具備良好的防水、防潮設計。
3. 主要戰術技術指標
1) 光纖線路接口
Ø 數量：2個 速率： 155Mbit/s 特性：符合ITU-T G.957標準。
2) E1鏈路接口
Ø 數量：1個 速率：2.048Mbps 特性：符合ITU-T G.703標準。
3) 業務接口：
Ø E1電路接口
u 數量：16個（75W，非平衡） 速率：2.048Mbps 特性：符合ITU-T G.703標準。
Ø 以太網接口
u 數量：4個 速率：10M/100M自適應 特性：符合IEEE802.3標準。
Ø V.35接口
u 數量：1個 速率：N×64Kbit/s（n≤30） 特性：符合ITU-T V. 35標準。
Ø RS232接口
u 數量：2個 速率：≤19.2Kbit/s 特性：符合EIA RS232標準。
Ø 二/四線話音接口
u 數量：20路（4路四線，16路二線） 速率：64Kbit/s 模式：熱線、磁石、用戶、中繼。
4) 勤務話接口：1個；
5) 同步時鐘接口：1對，外部輸入時鐘接口1個，輸出同步時鐘接口1個。
6) 管理接口
Ø 接口特性：符合IEEE 802.3的有關規定；
Ø 接口通信協議：SNMP。
7) 網管系統提供北向接口，具備接入光纖通信傳送網管理系統的能力；
8) 光纜鏈路2M業務倒換到E1鏈路時間：≤50ms（采用熱備份方式），≤15s（采用撥號方式建立E1鏈路），≤50s（采用綜合網管方式建立E1鏈路）；
9) 誤碼特性：光纖鏈路符合ITU-T G.826的有關規定；
10) 設備供電方式：交、直流供電方式；
11) 設備尺寸：高度≤3U，可安裝于19英寸標準機柜中。
4. 技術規格
4.1 光接口技術參數
|
接口類型 ： |
SFP(可熱插拔) |
光纖模式 ： |
單模(可選多模) |
|
速率 ： |
155Mbit/s |
波長 ： |
1310nm或1550nm |
|
發光功率 ： |
-15~-8dBm |
接收靈敏度 ： |
優于-32dBm |
|
傳輸距離 ： |
40Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸。 |
||
4.2 E1接口技術參數
|
碼型 ： |
HDB3 |
碼速率 ： |
2048Kbps±50ppm |
|
阻抗 ： |
70Ω（非平衡） |
幀結構 ： |
PCM31/30 |
|
信令 ： |
隨路信令 |
抖動特性 ： |
符合ITU-T G.823 |
|
標準協議 ： |
支持ITU-T G.703/G.704 |
幀模式 ： |
成幀/非成幀可設，時隙可配 |
4.3 以太網接口技術參數
|
接口類型 ： |
RJ45 |
接口速率 ： |
10M/100M可選 |
|
標準協議 ： |
支持IEEE802.3標準 |
工作方式 ： |
半/全雙工 |
4.4 自動電話接口技術參數
Ø FXS接口性能指標
|
頻 帶 ： |
300~3400 Hz |
阻 抗 ： |
(200Ω+560Ω//104) |
|
環路電阻 ： |
＜2KΩ |
收信電平 ： |
-3.5dBr |
|
發信電平 ： |
0 dBr |
空閑話路噪聲 ： |
<-65 dBmop |
|
串 音 ： |
≤-65 dBmop |
|
|
Ø FXO接口性能指標
|
頻 帶 ： |
300~3400 Hz |
阻 抗 ： |
(200Ω+680Ω//104) |
|
發信電平 ： |
0 dBr |
收信電平 ： |
-3.5dBr |
|
串 音 ： |
≤-65 dBmop |
空閑話路噪聲 ： |
<-65 dBmop |
4.5 磁石電話/2100Hz磁石電話接口指標
|
頻 帶 ： |
300~3400 Hz |
阻 抗 ： |
600Ω |
|
發信電平 ： |
0 dBr |
收信電平 ： |
-3.5dBr |
|
串 音 ： |
≤-65 dBmop |
空閑話路噪聲 ： |
<-65 dBmop |
4.6 熱線電話接口指標
|
頻 帶 ： |
300~3400 Hz |
阻 抗 ： |
600Ω |
|
環路電阻 ： |
＜2KΩ |
收信電平 ： |
-3.5dBr |
|
發信電平 ： |
0 dBr |
空閑話路噪聲 ： |
<-65 dBmop |
|
串 音 ： |
≤-65 dBmop |
|
|
4.7 RS232/RS485接口指標
|
異步速率 ： |
<=19.2K自適應 |
同步速率 ： |
64K |
|
接口 ： |
滿足ITU-T RS232 和ITU-RS485 接口標準 |
||
4.8 V35接口指標
|
速率 ： |
N*64K N<=32 |
模式 ： |
支持DCE和DTE模式 |
|
接口 ： |
滿足ITU-T V35接口標準 |
||
5. 環境指標
5.1 工作/儲存環境
Ø 溫度(℃)：-25℃～55℃
Ø 儲存溫度：-40℃～75℃
Ø 相對濕度(％)：≤95％，無凝結
5.2 工作電源要求
設備采用AC 220V交流和DC -48V/DC 24V直流電源輸入。
Ø 交流電壓：187V~253V
Ø 直流電壓：DC -38V~-58V /DC -19V~-28V

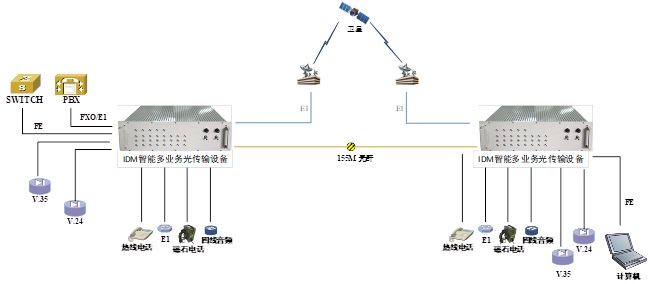

6. 應用示例
應用方案中，局/遠端分別配置一臺IDM智能多業務光傳輸設備，傳輸線路采用155M(STM-1)和E1鏈路互備份傳輸通道，局端可通過FXO模擬中繼或者E1數字中繼接入到電話交換網中，通過百兆以太網接口接入到IP網絡中，同時提供V.35、V.24、熱線電話、普通電話、E1以及四線音頻業務的接入。
遠端設備可部署在基地或者安裝到通信車上，提供V.35、V.24、熱線電話、普通電話、E1、四線音頻業務和以太網業務的接入。
在光纖傳輸通道狀態良好的情況下，所有的業務都通過155M光纖進行傳輸，其中以太網業務帶寬以2M為帶寬顆粒進行配置，能夠提供N×2M的高帶寬以太網業務傳輸；當光纖出現故障時，設備自動切換到E1鏈路通道上，實現在E1通道上的指定64K及N×64K業務的傳輸，其中以太網業務帶寬以64K為帶寬顆粒進行配置，能夠提供N×64K的低帶寬以太網業務傳輸。當光纖通道故障恢復之后，設備自動切換所有業務到光纖上傳輸。
