IDM MiniCP622M MSTP多業務光傳輸平臺
概述
IDM MiniCP622M MSTP多業務光傳輸平臺是我公司推出的新一代基于MSTP技術、PCM技術、IP技術于一體的傳輸平臺，能夠提供STM-4傳輸，千兆EoS、百兆EoS、E1接入，全光IP交換、便攜式調度和高清視頻監控等功能。
IDM MiniCP622M MSTP多業務光傳輸平臺借助SDH和IP傳輸技術能夠滿足各種網絡拓撲結構的應用。

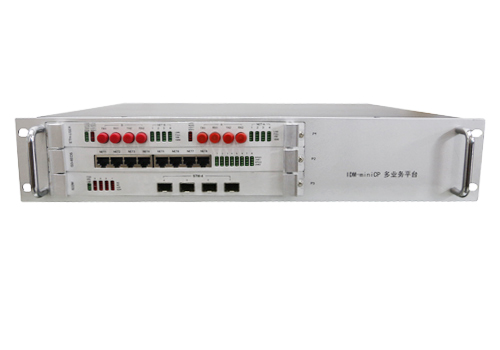

圖1 IDM MiniCP622M多業務光傳輸平臺設備前后示意圖
基于STM-4的MSTP接入產品特性
19英寸標準2U機箱，DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源； 支持4路STM-4光接入，可構成環網、鏈網、或雙纖互備份、以及雙環相切網； 最大提供16路物理隔離的100M 的EoS以太網，總帶寬為2個STM-4； 最大提供4路千兆以太網的EOS接入，每路以太網最大提供63個VC12的帶寬； 最大提供84路E1的接入能力； 采用插卡式結構設計，配置靈活，具有很強的升級性； 提供SNMP協議的網管接口，具有完善的網管功能； 提供3個前插盤槽位和3個后插盤槽位，可插入STM-4盤，G3-8EOS盤、G3-2GE盤、G3-ETHUSER盤、G3-42E1盤、G3-16E1DXC、G3-NMS-ETH盤等；典型配置如下：
技術規格
光接口
|
接口類型
|
SFP
|
光纖模式
|
單模(可選多模)
|
|
收/發速率
|
622.08Mbps/622.08Mbps
|
收/發波長
|
1310nm/1550nm可選
|
|
發光功率
|
-12~-6dBm
|
接收靈敏度
|
優于-32dBm
|
|
傳輸距離
|
20Km，可選裝遠距離光模塊實現更遠距離的光纖傳輸
|
||
E1接口
|
碼速率
|
2.048Mbps
|
碼型
|
HDB3
|
|
標準協議
|
支持ITU-T G.703
|
阻抗
|
75Ω/120Ω
|
|
幀結構
|
PCM30/32
|
信令
|
隨路信令
|
千兆以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤63）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
百兆以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
N×VC12（N≤50）
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
FXO、FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
壓縮率
|
ITU G.711中A律
|
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
環路電流
|
20mA/路
|
EM2/4線接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
平衡600Ω
|
|
壓縮率
|
ITU G.711中A律
|
回波損耗
|
不低于18dB
|
電源及功耗
|
供電方式
|
AC220V/DC- 48V
|
整機功耗
|
≤70W
|
環境條件
|
工作溫度
|
-10oC ~+50oC
|
相對濕度
|
0~95%（無凝結）
|
產品尺寸
|
長度×深度×高度
|
440×230×90(mm)
|
板卡選型列表
|
板卡
|
STM-4
|
G3-2GE
|
G3-8EOS
|
|
實物圖
|
 |
 |
 |
|
功能描述
|
提供4路STM-4接入，以及10G的空分交叉和5G的時分交叉容量
|
提供2套STM-1轉1000M的EoS以太網接入
|
提供8套STM-1轉EOS接入，每組把STM-1轉2組FE以太網接口
|
|
板卡
|
G3-42E1盤
|
G3-ETHUSER盤
|
G3-4PDH盤
|
|
實物圖
|
 |
 |
 |
|
功能描述
|
提供42路E1接入，通過TelecomBUS總線連接622M盤
|
提供2套STM-1的接入，每套兩組光口，4個百兆EoS口
|
提供4組PDH接口，每組5組E1+線速百兆以太網
|
|
板卡
|
G3-16E1 DXC
|
G3-MUSER盤
|
G3-NMS-ETH
|
|
實物圖
|
 |
 |
 |
|
功能描述
|
提交64K業務的交換接入
|
提供64K業務的接入
|
提供系統網管的SNMP管理接入
|
應用示例一

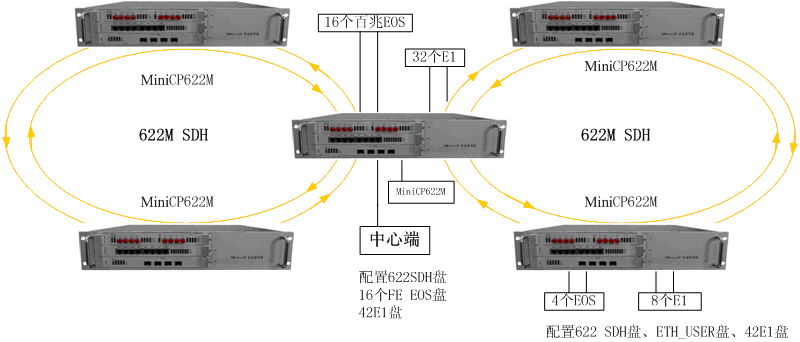

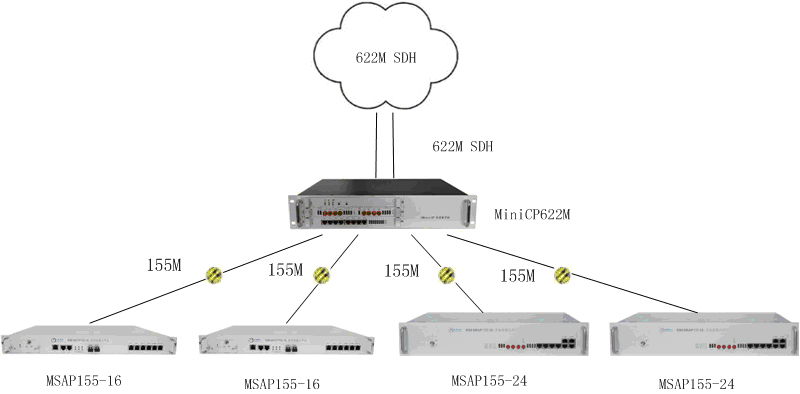

圖2 星型網絡應用示意圖
IDM MiniCP622M多業務光傳輸平臺可以與其他SDH設備組成星型網絡，將遠端的業務進行匯聚，便于對遠端的業務進行監控，以解決遠端單位分布分散的問題。
應用示例二

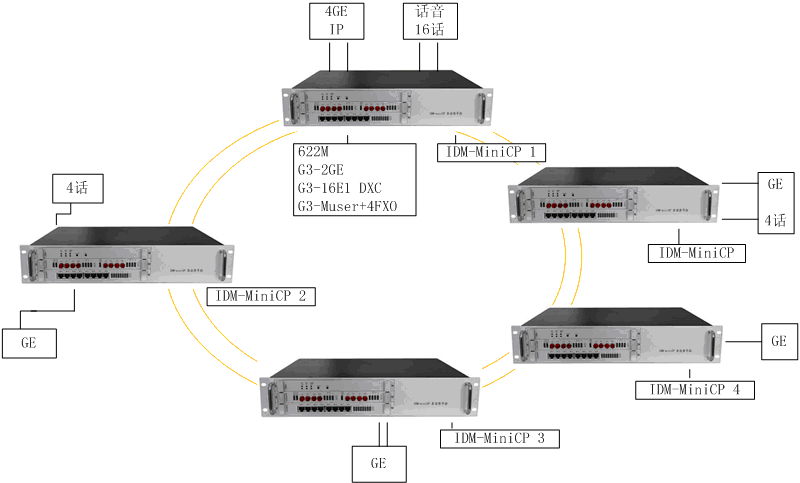

圖3 環型網絡應用示意圖
IDM MiniCP622M多業務光傳輸平臺可組成環型網絡，利用多臺設備組成環網，1+1通道保護機制能保證環網內各項數據和語音傳輸?shù)膶崟r性和準確性。
