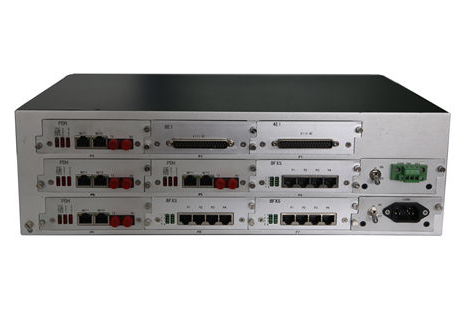

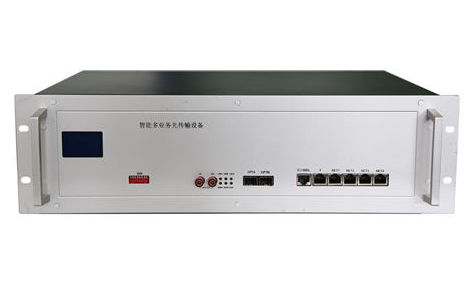

IDM-MUX90 90路SDH電話光端機
概述
產品特性
Ø 機箱結構采用
Ø 在設備中融合SDH傳輸、PBX語音交換、PCM業務接入、視頻接入技術；
Ø 提供TDM接口業務間的252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；
Ø 單盤提供64K級別的交叉能力為：512×512 64K級無阻塞交叉，支持單向、雙向和廣播業務；
Ø 支持2路SFP接口的STM-1光接入，可構成環網、鏈網、星型網等拓?fù)洌?/span>
Ø 可提供4組物理隔離的EoS以太網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；
Ø 提供5合一2線音頻卡:3U-8MVOICE；每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；
Ø 時鐘源可以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自由振蕩；
Ø 提供9個用戶槽位，可插入多種業務盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50、10M/
Ø 標準機型無中繼傳輸距離為
Ø 提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提供SNMP簡單網絡管理協議；
Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；
技術規格
光接口
|
接口類型 |
SFP |
光纖模式 |
單模(可選多模) |
|
收/發速率 |
155.52Mbps/155.52Mbps |
收/發波長 |
1310nm/1550nm |
|
發光功率 |
-12~-6dBm |
接收靈敏度 |
優于-32dBm |
E1接口
|
碼速率 |
2.048Mbps |
碼型 |
HDB3 |
|
標準協議 |
支持ITU-T G.703 |
阻抗 |
75Ω/120Ω |
|
幀結構 |
PCM30/32 |
信令 |
隨路信令 |
以太網
|
接口類型 |
RJ-45 |
傳輸速率 |
N×VC12（N≤50） |
|
標準協議 |
支持IEEE802.3 |
工作方式 |
全/半雙工/自適應 |
FXO、FXS接口
|
音頻范圍 |
300Hz~3400Hz |
壓縮率 |
ITU G.711中A律 |
|
阻抗 |
三元復式阻抗200Ω+560Ω//0.1μF |
環路電流 |
20mA/路 |
同向64K接口
|
碼型 |
G.703標準 |
碼速率 |
64Kbps |
|
阻抗 |
平衡120Ω |
全面符合ITU的G.703建議標準 |
|
EM2/4線接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
磁石接口
|
音頻范圍 |
300Hz~3400Hz |
阻抗 |
平衡600Ω |
|
壓縮率 |
ITU G.711中A律 |
回波損耗 |
不低于18dB |
V.24接口
|
傳輸速率 |
異步≤9600bps；同步64Kbps |
電氣特點 |
符合CCITT V.28協議 |
V.35接口
|
接口類型 |
RJ-45 |
電氣特點 |
符合ITU-T V.35建議 |
|
傳輸速率 |
n×64Kbps（n=0～31） |
終端接口 |
符合ISO2593規定 |
電源及功耗
|
供電方式 |
AC220V/DC- 48V |
整機功耗 |
≤90W |
環境條件
|
工作溫度 |
-20oC ~+50oC |
相對濕度 |
0~95%（無凝結） |
產品尺寸
|
長度×深度×高度 |
482×309×132(mm) |
應用示例一
圖2 星型網絡應用示意圖
IDM MUX90可以與其他SDH設備組成星型網絡，向用戶提供電話、數據、IP、視頻業務。
應用示例二

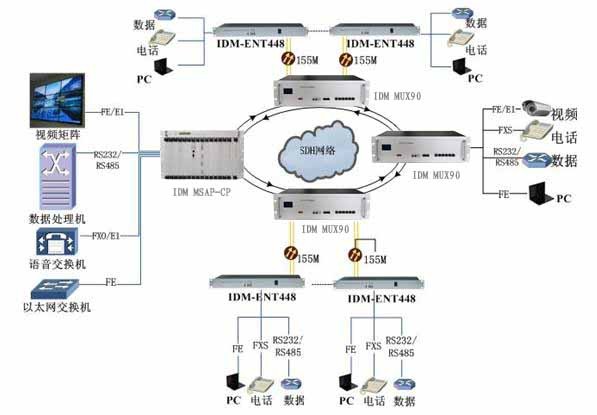

圖3 環型網絡應用示意圖
IDM MUX90可組成環型網絡，利用1+1通道保護機制保證向用戶提供電話、數據、IP、視頻業務可靠通信。
