IDM-MUX60 60路SDH電話光端機

概述

IDM MUX60是以SDH技術為核心，STM-1級別的多業務型SDH接入設備，技術性能完全符合ITU-T標準。本設備為用戶提供多種業務的接入和SDH光傳輸，提供A、B兩個155.52Mbps的光接口，提供4個10M/100M以太網接口和多組E1接口及64K業務。具備ITU-T G.813標準的網元定時、VC-12交叉連接和通道保護功能。此外，IDM MUX90用于組建點對點、點到多點的鏈型和環形傳輸網絡。IDM MUX60多業務接入平臺可廣泛應用于電信數據業務、電力、銀行、公安、部隊等部門公用電話網接入或?qū)＞€信息傳輸。

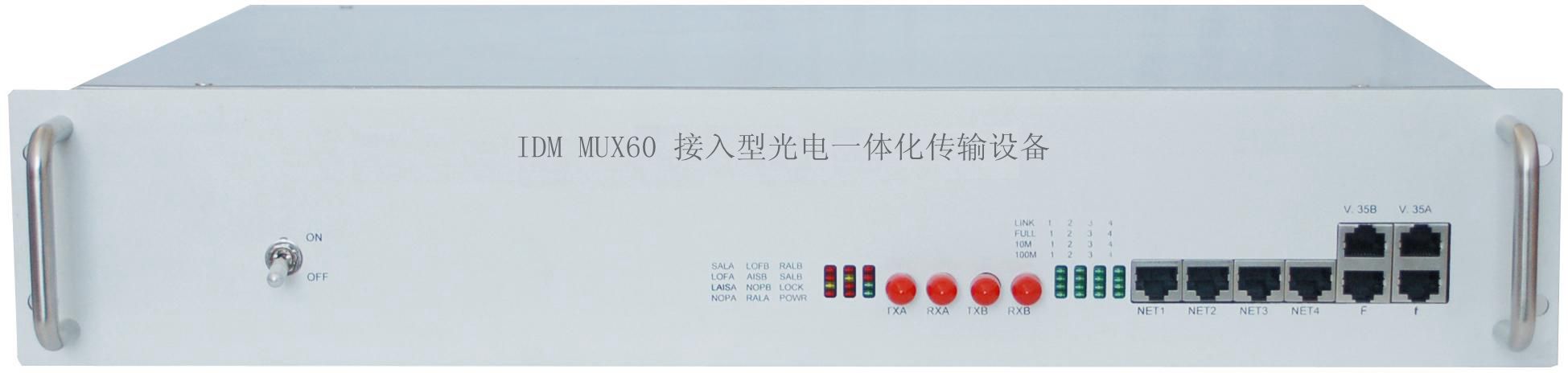

IDM MUX60前面板無LOGO.jpg


產品特性

Ø 機箱結構采用19英寸標準2U機箱、插盤式設計；提供6個3U用戶插盤槽位；

Ø 在設備中融合SDH傳輸、PBX語音交換、PCM業務接入、視頻接入技術；

Ø 提供TDM接口業務間的252×252 VC-12級無阻塞交叉，支持單向、雙向和廣播業務；

Ø 單盤提供64K級別的交叉能力為：512×512 64K級無阻塞交叉，支持單向、雙向和廣播業務；

Ø 支持2路SFP接口的STM-1光接入，可構成環網、鏈網、星型網等拓?fù)洌?/span>

Ø 可提供4組物理隔離的EoS以太網，每組EoS帶寬為N×VC12（N=1~50）可設；每組并提供1組擴展以太網端口預留；與8FE盤配套使用擴展以太網接口數量；

Ø 提供5合一2線音頻卡:3U-8MVOICE；每張盤提供8路2線音頻；每路2線音頻可以配置成FXO/FXS/熱線/磁石/2100磁石模式；

Ø 時鐘源可以選擇線路時鐘、外時鐘(2Mbit/s或2MHz)和自由振蕩；

Ø 提供6個用戶槽位，可插入多種業務盤，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、熱線電話、磁石電話、高保真音頻、X.50、10M/100M以太網和視頻編解碼盤等語音和數據業務接入；

Ø 標準機型無中繼傳輸距離為40公里；超過此傳輸距離可以進行定制；

Ø 提供基于DCC、E1、N*64K和TCP/IP的以太網管理通道，提供SNMP簡單網絡管理協議；

Ø DC -48V和AC 220V，可選DC+DC、AC+AC、AC+DC雙備份電源；

技術規格

光接口

接口類型	SFP	光纖模式	單模(可選多模)
收/發速率	155.52Mbps/155.52Mbps	收/發波長	1310nm/1550nm
發光功率	-12~-6dBm	接收靈敏度	優于-32dBm

E1接口

碼速率	2.048Mbps	碼型	HDB3
標準協議	支持ITU-T G.703	阻抗	75Ω/120Ω
幀結構	PCM30/32	信令	隨路信令

以太網

接口類型	RJ-45	傳輸速率	N×VC12（N≤50）
標準協議	支持IEEE802.3	工作方式	全/半雙工/自適應

FXO、FXS接口

音頻范圍	300Hz~3400Hz	壓縮率	ITU G.711中A律
阻抗	三元復式阻抗200Ω+560Ω//0.1μF	環路電流	20mA/路

同向64K接口

碼型	G.703標準	碼速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建議標準

EM2/4線接口

音頻范圍	300Hz~3400Hz	阻抗	平衡600Ω
壓縮率	ITU G.711中A律	回波損耗	不低于18dB

磁石接口

音頻范圍	300Hz~3400Hz	阻抗	平衡600Ω
壓縮率	ITU G.711中A律	回波損耗	不低于18dB

V.24接口

傳輸速率

異步≤9600bps；同步64Kbps

電氣特點

符合CCITT V.28協議

V.35接口

接口類型	RJ-45	電氣特點	符合ITU-T V.35建議
傳輸速率	n×64Kbps（n=0～31）	終端接口	符合ISO2593規定

電源及功耗

供電方式

AC220V/DC- 48V

整機功耗

≤90W

環境條件

工作溫度

-20^oC ~+50^oC

相對濕度

0~95%（無凝結）

產品尺寸

長度×深度×高度

440*230*90（mm）

應用示例一

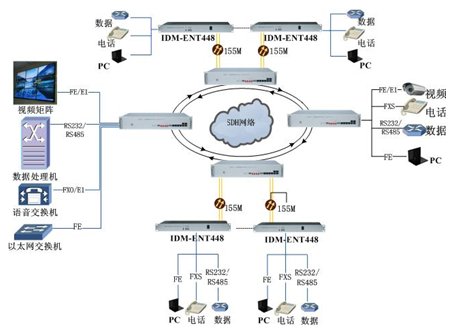

環型網絡應用示意圖

IDM-MUX60可組成環型網絡，利用多臺設備組成環網，1+1通道保護機制能保證環網內各項數據和語音傳輸?shù)膶?shí)時性和準確性。
