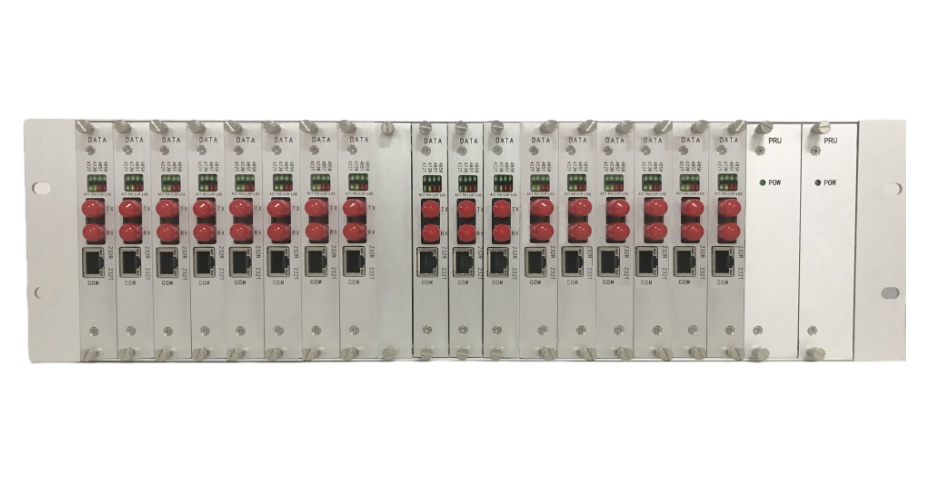

IDM-RACK3U集中型協議轉換器
概述
IDM-RACK3U集中型協議轉換器是針對大用戶接入的星形網絡拓?fù)涠瞥龅臋C(jī)架式小容量多用戶接入方式的網絡平臺系統，集成度高，兼容性強，可靈活配置不同數量、不同種類的業務盤（網橋盤或光貓盤），既可減少初期投資，也便于日后擴容、升級和維護。
IDM-RACK3U集中型協議轉換器采用19英寸3U前插卡式結構，每個插盤對應1個遠端RS232/422/485數據光端機或單E1網橋（光貓）、E1光端機、高速串口光貓、光纖交換機、串口轉雙向HDMI、電話光端機、E1(V.35)光貓，可方便組成星型網絡。IDM-RACK3U集中型協議轉換器充分地利用電信網絡中現有的大量E1/光纖資源來擴展以太網的傳輸距離和應用范圍，為以太網接入提供了較好的解決方案。此產品可用于局域網互連、視頻點播、遠程監控等各種領域。
產品特性
中心端采用19英寸3U插卡式結構，對應遠端為桌面式RS232/422/485數據光端機、單E1網橋（光貓）、單E1光端機、高速串口光貓、光纖交換機、串口轉雙向HDMI、電話光端機、E1(V.35)光貓；
機框可提供20個槽位，其中2塊電源盤，17塊業務盤，1塊網管盤或其他業務擴充盤；
中心端機框可插入RS232/422/485數據光端機、單E1網橋（光貓）和單E1光端機、高速串口光貓、光纖交換機、串口轉雙向HDMI、電話光端機、E1(V.35)光貓，滿配時，最大可對應17個遠端；
支持E1本地環回和遠端環回；
支持成幀和非成幀模式，成幀模式支持PCM30/31和CRC-4自適應；
具有串口（RS485）網管和以太網網管，便于配置設備的工作參數和監視的工作狀況。
雙電源盤供電，1+1互備份；
技術規格
光接口
|
接口類型
|
FC(可定制SC等)
|
光纖模式
|
單模(可選多模)
|
|
光纖速率
|
155bps±50ppm
|
波長
|
1310nm
|
|
發光功率
|
-2～-11dBm
|
接收機靈敏度
|
優于-36dBm
|
以太網
|
接口類型
|
RJ-45
|
傳輸速率
|
10/100Base-T 10M/100M
|
|
標準協議
|
支持IEEE802.3
|
工作方式
|
全/半雙工/自適應
|
|
廣域網傳輸速率
|
100%線速100M
|
||
FXO/FXS接口
|
音頻范圍
|
300Hz~3400Hz
|
阻抗
|
三元復式阻抗200Ω+560Ω//0.1μF
|
|
壓縮率
|
ITU G.711中A律
|
環路電流
|
25mA/路
|
電源及功耗
|
供電方式
|
-DC48V 或AC 220V（外置）
|
整機功耗
|
≤350W
|
環境條件
|
工作溫度
|
0C ~+50oC
|
濕度
|
95%無凝結
|
產品尺寸
|
長度×深度×高度
|
483×70×132 (mm)
|
