IDM E1/FE網橋

IDM E1/FE網橋采用大規模專用集成電路設計，本設備實現以太網數據到1路E1或光纖的反向復用。設備有集中型和臺式兩種型號，集中型設備提供1路以太網接口，臺式設備提供4路以太網接口。設備傳輸方式可分E1和光纖傳輸兩種方式，當設備為E1傳輸方式時以太網帶寬最大為2.048M；設備為光纖傳輸方式時以太網最大帶寬為4.096M。設備支持網管管理功能，管理設備可通過集中型設備管理本端或臺式設備，同時集中型、臺式設備可撥碼開關配置E1接口參數、設備時鐘、以太網參數。

Ø         采用大規模專用集成電路設計

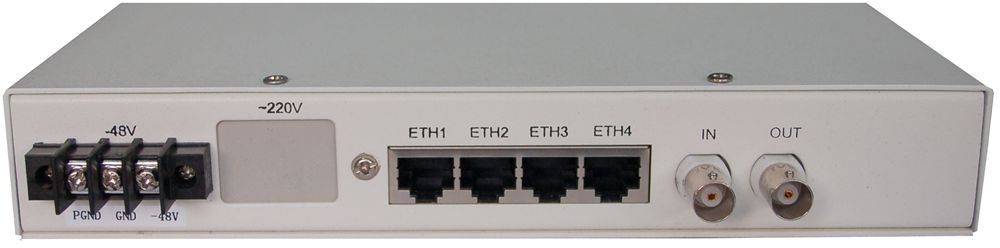

Ø         提供4路以太網接口，局端設備為1路以太網

Ø         提供1組非平衡E1接口，接口連接器為BNC

Ø         系統供電模式AC220V/DC-48V可選

Ø         網管可通過局端COM口管理局端及遠端設備，包括以太網配置及查詢，E1告警信息查詢等

Ø         符合IEEE 802.3 10/100BASE-TX標準

Ø         遠端設備最多支持4路以太網電接口（局端設備支持1路以太網）

Ø         支持以太網端口的使能和禁止

Ø         支持以太網口的自動協商、速率、全/半雙工配置

Ø         局端設備可管理局端及遠端設備以太網

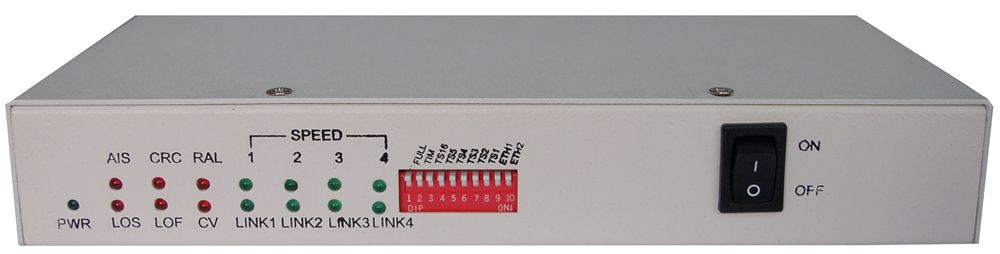

Ø         局端、遠端設備可撥碼開關設置E1接口、以太網接口參數

Ø         RJ45接口，CAT3/5非屏蔽雙絞線(MDI/MDI-X自適應)

Ø         以太網幀長標準64～1516字節，最長可支持1516字節

Ø         以太網性能符合RFC2544

Ø         丟包率<0.01%；時延≤100μs

Ø         支持PAUSE流量控制功能

Ø         抖動特性：ITU-T G.823

Ø         碼型：HDB3

Ø         碼速率：2048kbit/s±50ppm

Ø         阻抗：75Ω（非平衡接口）

Ø         接口規程：符合IEEE-802.3u標準

Ø         接口類型：RJ45接口

Ø         端口模式：10/100Mbps自適應模式

Ø         工作溫度：-30℃～40℃(工作)

Ø         儲存溫度：-20℃～＋70℃

Ø         相對濕度：≤95%（無凝結）
